近日用戶到上海津信送修一臺西門子變頻器，機器型號是G130（6SL3310-1GE36-1AA3），規格為315KW/380V。

一、故障現象

用戶反應變頻器的故障現象為現場偶爾報警F30021 ，西門子變頻器報F30021是一種常見故障，一般是由于功率單元接地故障導致的。

二、故障原因分析：

功率單元檢測出一個接地，首先判斷可能有以下幾種原因：

• 功率單元電纜接地
• 電機線圈間短路或者接地
• 電流互感器損壞

進一步進行故障確認

首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。滿足送電條件，將變頻器送電，根據開機步驟，啟動變頻器，檢測發現不接馬達啟動后，變頻器顯示輸出電流25A左右。帶負載測試時顯示輸出電流103A，鉗形表測量三相輸出電流分別為76A、75A、77A。拔掉CT信號插頭，電流顯示情況依舊。三相輸出電流雖然有不一致，但在這家用戶是正常情況，是由于內部控制模式導致的。

其次測試和接地相關的部件是否正常， 一般來說接地故障跟CT、CIB卡、IGBT驅動卡、電源卡電壓不穩有關，其中最大的可能性是IGBT驅動板。

分別檢測以上部件，并將部分器件表面環境溫度升到65℃做測試，均未發現故障。

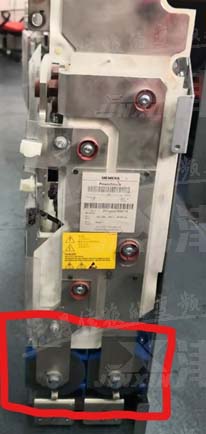

接下來最可能的原因就是電流互感器故障導致接地，更換一只電流互感器后上電檢測，報警消失，故障排除。

三、故障修復總結：

雖然最后故障的修復是通過更換電流互感器解決的，但是對故障中可疑部件的全面檢測是必不可少的，很多類似故障往往是由于多個部件的復合原因?qū)е拢虼藢?duì)于津信來說，必須確保檢測過程的嚴謹，最后的修復也就水到渠成。
